- 产品名称：TD 自动型刀具动平衡机
- 所属类别：机械设备
- 所属品牌：德国-翰默-HAIMER

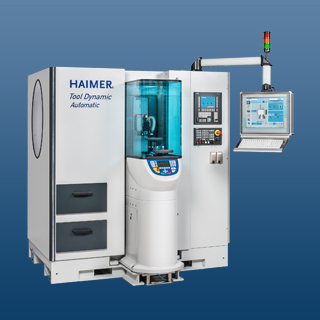

Tool Dynamic TD 自动型刀具动平衡机
自动调节平衡
主要特点：
•在单平面和双平面自动测量和补偿不平衡量
•通过钻孔或者铣削方式自动调节不平衡量
•通过触摸屏幕舒适操作
•拥有图形用户界面的动平衡软件 TD 4.0
我们将动平衡推向更高标准：更快、更好、更高效！
TD 自动型动平衡机是全球真正的数控自动调节不平衡量的 综合型动平衡机。它能通过钻孔和铣削的方式，自动修正单平面或双平面的动平衡，并能垂直或者水平地工作。这款动平衡机集成 19 寸的触摸屏。数控系统是西门子 840DSL。 这个系统能和动平衡软件同时使用。
自动调节平衡 — 这就是它的工作：
在测量结束后，机器能自动计算为了达到平衡需要钻孔的深度，以及铣切、磨削的量。然后动平衡机的主轴自动转到正确的位置，集成的数控装置就能自动去除不平衡量。动平衡不仅仅更快和更容易，因为失误而导致刀柄不能正确调节平衡也将不复存在。
•测量和补偿动平衡在一个步骤完成
•快速，简单和经济
•不会出现误操作
•可以集成在自动化生产线中
•专门的软件对于特殊的平衡要求
TD 自动型动平衡机 — 带立式加工中心的平衡机： 最舒适、最大的工艺可靠性、最高的效率与精度。
你所获得的利益：
•通过集成的四轴数控装置，可以通过钻孔和铣削方式调节不平衡量
•动平衡转换套可替换， 并保持高精度。 标准的转换套能满足客户 全面的需求，而且可以针对客户的特殊情况提供非标方案
•夹持器自动翻面无需任何额外工具，它能和动平衡转换套组合安装在一起
•有滤气装置和铁屑收集装置
•中央润滑免维护，实现三班轮流使用
•动平衡主轴和控制箱有冷却系统
•能缩短时间的动平衡测量方式 — 最快的测量和调节
•简单测量模式：测量，钻孔和检测在一分钟内完成
•可以与机器人单元集成 — 使您的动平衡机在生产线中使用
•智能软件能让已调节的旋转体再次进行有效快速的精细平衡

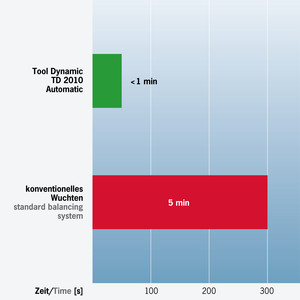

最快的平衡！ •平衡：简单测量，钻孔和检测 •TD 自动型刀具动平衡机：60 秒内完成平衡 •传统的平衡：平衡需要 300 秒 |

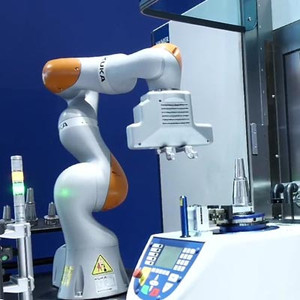

库卡 flexFELLOW 的自动化概念
•库卡 flexFELLOW 移动机器人使自动化和柔性装配成可能
•特有的触感特性使它再也不需要体积庞大的安全护栏
•减少自动化对空间的需求

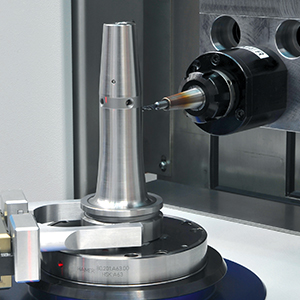

自动调节平衡 •数控加工单位自动补偿不平衡量 |
自动调节平衡 •集成的动平衡转换套和机械手一体完成自动测量。 |

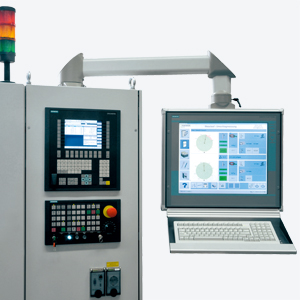

集成控制和平衡的软件 •数控系统是西门子 840 DSL •动平衡软件是 Tool Dynamic TD 4.0 |

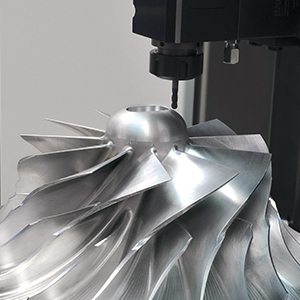

应用案例：涡轮增压器的压缩机轮 •通过铣削达到平衡 |

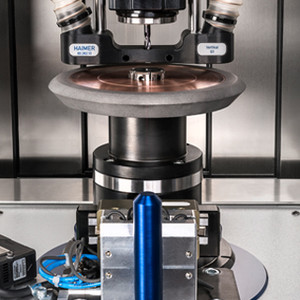

应用案例：轴向钻削调节砂轮动平衡 •平衡过的砂轮可以提高工件表面光洁度和工件精度。 |

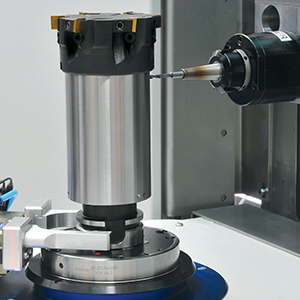

应用案例：双平面平衡铣刀盘 •长的刀具必须在双平面做动平衡消除不平衡量（动态）以达到更高的切削能力和更好的表面加工质量。 |

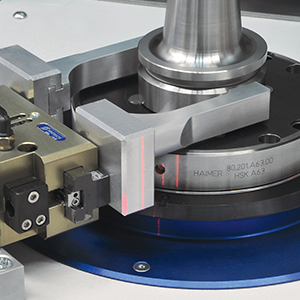

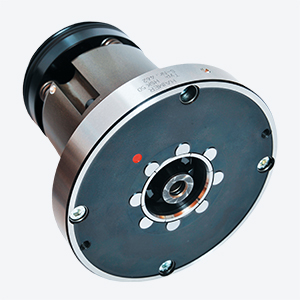

自动夹持的HAIMER 转换套 •μm 级的高测量精度和重复夹持精度 •紧密的设计缔造简单和快速。 不需要重新校准 |
| 技术参数/Technical details | |
| 测量精度 [gmm] | < 0,5 |
| 最大刀柄直径 [mm] | 400 |
| 最大刀柄长度 [mm] | 600 |
| 最大刀柄重量 [kg] | 50 |
| X-轴工作范围 [mm] | 160 |
| Y-轴工作范围 [mm] | 400 |
| Z-轴工作范围 [mm] | 250 |
| B-轴工作范围 [mm] | 360° |
| 所有轴的快速模式 [m/min] | 20 |
| 动平衡主轴的最大转速 [U/min] | 1400 |
| 动平衡主轴的最大扭矩 [Nm] | 35 |
| 数控单元的刀柄接口 | VDI 30 |
| 数控单元的最大转速（可调）[U/min] | 6000 |
| 数控单元的最大扭矩 （在 S3-25%) [Nm] | 15 |
| 最大钻孔直径（淬火钢硬度为 HRC60） | Ø 10 mm |
| 水平方向转子工作范围的最大直径 [mm] | 400 |
| 水平方向转子工作范围的最大长度 [mm] | 250 |
| 垂直方向转子工作范围的最大直径 [mm] | 400 |
| 垂直方向转子工作范围的最大长度 [mm] | 280 |
