- 产品名称：TD 800
- 所属类别：机械设备
- 所属品牌：德国-翰默-HAIMER
详细说明
Tool Dynamic TD 800 型动平衡机
特殊的动平衡机
主要特点 •在单平面和双平面测量和补偿不平衡量 •通过径向钻孔、铣削方式、动平衡环或者动平衡螺钉调节不平衡量
•通过触摸屏幕舒适操作 •高精度的测量必须建立在稳重的底座基础上 |
对于直径接近 800 mm 的大型旋转件 — 这是你的解决方案。
基于成熟动平衡技术的 TD800 型动平衡机允许对更大的旋转件进行测量，如轴承环、砂轮和涡轮。选用定制的夹持转换套可以让您快速方便地调节平衡。保护罩从中间分开，因此转子可以轻松放入，沉重的工件可以用吊装工具吊入。

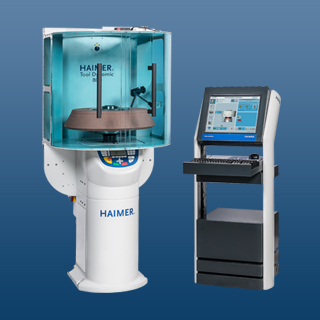

图片显示的是特殊装置：TD 800 带可选配的跳动精度测量装置。

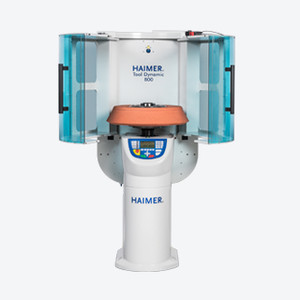

Tool Dynamic TD 800 保护罩 •保护罩从中间分开，因此转子可以轻松放入，沉重的工件可以用吊装工具吊入。 |

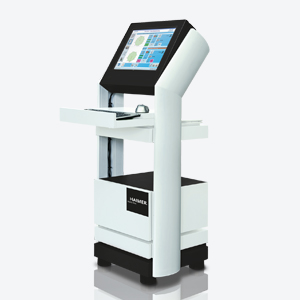

动平衡机控制终端
•带有硬质玻璃的高质量触摸屏操作简单
•可通过传统键盘鼠标输入
•附件抽屉
•打印机储放架
TD 4.0 动平衡软件 •新的智能化动平衡软件 •用户界面有图形显示 •直观的用户指南 •图示帮助和辅助功能贯通所有功能过程 |
自动夹持的HAIMER 转换套
•μm 级的高测量精度和重复夹持精度
•紧密的设计缔造简单和快速。 不需要重新校准
| 特点/Characteristics | |
 由特殊材料制成的立式底座 | 高精度的测量必须建立在稳重的底座基础上 |
 用户界面 | 集成操作界面便于操作 |
 光学指引帮助 | 显示精确的主轴角度 |
 激光标记 | 用激光标示不平衡位置和改进位置 |
 标签打印软件 | 可与标签打印机连接，在标签上打印结果 |
 径向钻孔去重标示软件 | 通过径向钻孔调整平衡 |
 动平衡环配重标示软件 | 用平衡环或者其它移动方式调平衡 |
 精确测量 | 测试过程中的误差补偿（2次测量，旋转180°精确测量） |
 主轴补偿测量功能 | 快速精确地测量重复部分（1次测量运行） |
 单平面动平衡测量功能 | 在单平面测量和补偿不平衡量（静态） |
 双平面动平衡测量功能 | 在双平面测量和补偿不平衡量（动态） |
 固定位置调平衡 | 在预定位置调节平衡，比如：使用动平衡螺钉 |
 自动定位 | 主轴能自动旋转到选定角度位置 |
 附件架 | 储存架带两个集成的抽屉可以储存转换套或者其它附件 |
 铣削去重标示功能 | 用铣削方式来调节不平衡量 |
 动平衡 TD 4.0 软件 | 人性化的图形界面新软件可通过触摸屏控制 |
 包含触摸屏幕的动平衡控制终端 | 用来存放触摸屏、键盘、鼠标、打印机等附件的柜架终端（包括与TD 4.0软件相关的附件）。 |
 触摸屏 | 带触摸屏的 TFT 显示器 |
 第二激光源（在顶部） | 在顶部的第二激光源 |
 德语/英语/法语/西班牙语/意大利语 | 主机操作界面的语言 |
| 技术参数/Technical details | |
| 尺寸 [mm] | 1500 x 1910 x 900 |
| 重量 [kg] | 550 |
| 主轴转速 [rpm] | 100 - 1100 |
| 测量精度 [gmm] | < 0,5 |
| 电源需求 [V/Hz] | 230 / 50 - 60 |
| 功率 [kW] | 1,0 |
| 气源 [bar] | 5-6 |
| 用气量 [I/h] | 30 |
| 最大刀柄长度 [mm] | 750 |
| 最大刀柄直径 [mm] | 800 |
| 最大刀柄重量 [kg] | 110 |
