- 产品名称：Tool Dynamic TD Preset
- 所属类别：机械设备
- 所属品牌：德国-翰默-HAIMER
详细说明
Tool Dynamic TD Preset 动平衡和测量
主要特点 •在单平面和双平面测量和补偿不平衡量 •通过径向钻孔或者动平衡环调节不平衡量
•通过触摸屏幕舒适操作 •高精度的测量必须建立在稳重的底座基础上 |
两个被认可的系统 - 一种革新的趋势。
刀具的测量和平衡是现代生产最关键的基础，显然结合两种功能是一个好的理念。TD Preset 动平衡测量型就是很好地结合 HAIMER 动平衡技术和 Zoller 的测量技术，刀柄被夹持在 HAIMER 高精度的主轴系统上，同时进行平衡和尺寸测量。因为不需要二次装夹，这缩短了时间并提高了精度。
•技术的领导者
•高效率并且节约时间
•HAIMER 的平衡转换套保证了刀柄的夹持精度
•合理的性价比
•只需要很小的空间
•简单而合理的操作
•适合所有需求的转换套
•最舒适的测量

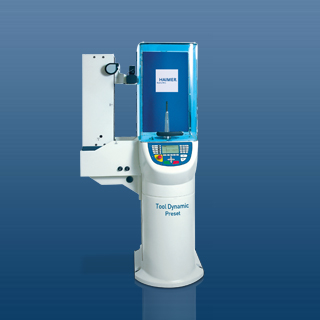

图片显示的是带控制终端的 Tool Dynamic Preset。
刀具测量和预调
•带有高精度照相机和数码照片处理的测量技术 Pilot 3.0。

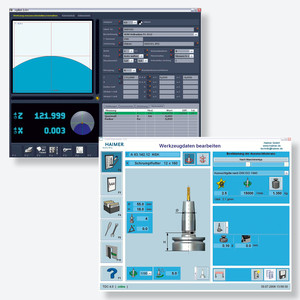

专业的软件 •动平衡测量软件 TD4.0 和照片处理软件 Pilot 3.0 相结合，将测量和平衡功能安排在一个界面中，为客户提供多种功能选择。 |

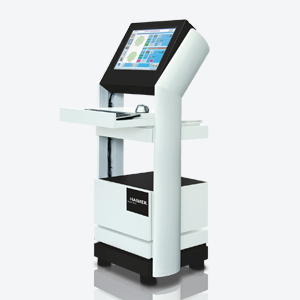

动平衡机控制终端 •带有硬质玻璃的高质量触摸屏操作简单 •可通过传统键盘鼠标输入 •附件抽屉 •打印机储放架 |

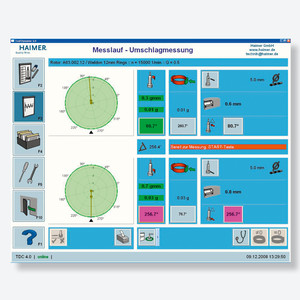

TD 4.0 动平衡软件 •新的智能化动平衡软件 •用户界面有图形显示 •直观的用户指南 •图示帮助和辅助功能贯通所有功能过程 |

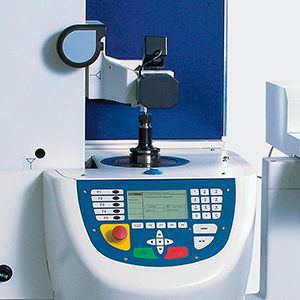

自动夹持的HAIMER 转换套
•μm 级的高测量精度和重复夹持精度
•紧密的设计缔造简单和快速。 不需要重新校准
| 特点/Characteristics | |
 由特殊材料制成的立式底座 | 高精度的测量必须建立在稳重的底座基础上 |
 用户界面 | 集成操作界面便于操作 |
 光学指引帮助 | 显示精确的主轴角度 |
 激光标记 | 用激光标示不平衡位置和改进位置 |
 标签打印软件 | 可与标签打印机连接，在标签上打印结果 |
 径向钻孔去重标示软件 | 通过径向钻孔调整平衡 |
 动平衡环配重标示软件 | 用平衡环或者其它移动方式调平衡 |
 精确测量 | 测试过程中的误差补偿（2次测量，旋转180°精确测量） |
 主轴补偿测量功能 | 快速精确地测量重复部分（1次测量运行） |
 单平面动平衡测量功能 | 在单平面测量和补偿不平衡量（静态） |
 双平面动平衡测量功能 | 在双平面测量和补偿不平衡量（动态） |
 附件架 | 储存架带两个集成的抽屉可以储存转换套或者其它附件 |
 动平衡 TD 4.0 软件 | 人性化的图形界面新软件可通过触摸屏控制 |
 自动定位 | 主轴能自动旋转到选定角度位置 |
 TD Preset 包含触摸屏的控制终端 | 用来存放触摸屏、键盘、鼠标、打印机等附件的柜架终端（包括与 TD 4.0 软件相关的附件）。 |
 触摸屏 | 带触摸屏的 TFT 显示器 |
 第二激光源（在顶部） | 在顶部的第二激光源 |
 德语/英语/法语/西班牙语/意大利语 | 主机操作界面的语言 |
| 技术参数/Technical details | |
| 尺寸 [mm] | 1600 x 1800 x 820 |
| 重量 [kg] | 550 |
| 主轴转速 [rpm] | 300 - 1100 |
| 测量精度 [gmm] | < 0,5 |
| 电源需求 [V/Hz] | 230 / 50 - 60 |
| 功率 [kW] | 0.4 |
| 气源 [bar] | 6 |
| 用气量 [I/h] | 30 |
| 可平衡的最大刀柄长度 [mm] | 700 |
| 可测量和预调的最大刀柄长度 [mm] | 400 |
| 最大刀柄直径 [mm] | 380 |
| 最大刀柄重量 [kg] | 30 |
