详细说明

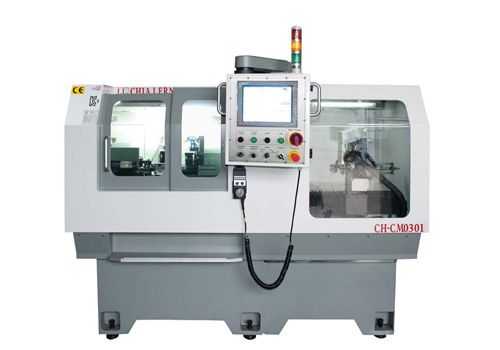

段差机CH-CM0301

一、机器本体：

1. X-Y伺服马达控制(2轴同动)

X.Y 轴最大行程:200mm / X.Y. 轴移动速度:120mm/sec

X.Y. 轴最小设定单位:0.001mm / X.Y. 轴伺服马达:YASKAWA 900W SERVO MOTOR

2. 上料长度: 50~100 mm(自动上料)30~150 mm(手动上料)

3. 夹持柄径: Ø3~Ø12 (自动入料)

4. 棋盘式进料装置:A-B伺服马达控制

4-1 装载量Ø4mm & Ø6mm- 可装载工件400pcs

5. 公差:偏摆 0.005 mm 以下

6. 电力需求: 3ΦAC220V(380V),60HZ,8.8KW

二、基本配置清单：

1. 砂轮尺寸: 100~175mm

2. 砂轮轴马达: KUANG MAOO 横式马达 2HP 4P 1.5KW 砂轮轴 : Max4500rpm

3. 工件轴马达: TROY 无刷 DC Motor : B10990-01Y工件轴 : Max1500rpm

4. 控制器: 微锋 UTC-600V

5. 伺服马达、伺服驱动器: YASKAWA 900W.400W.100W

6. 筒夹形式: SCHAUBLIN TYPE W20(UP)

7. 空压组件: FESTO UNITS (电磁阀.三点组合.气压缸)

8. 精密滚珠螺杆: NSK(PSS2505N1D0599)

9. 工具箱(1组)以及水箱(1台)尺寸长1000 宽500 高520mm

10. 机器不含周边配备冷却过滤系统以及油雾过滤设备。

*机器总长2160mm 总宽 1635mm 总高 1850mm重量约1700kg
