详细说明

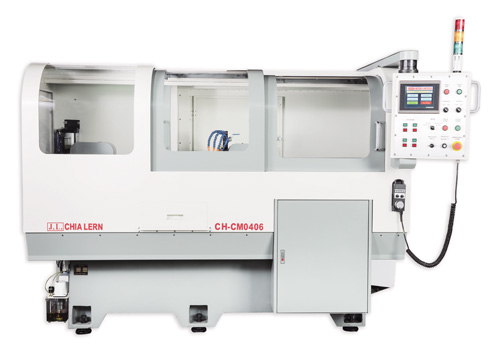

切断倒角机CH-CM0406

用途说明如下:

1. 入料箱外径范围 : Ø2 到 Ø25mm /长度最小 100 最长 600 mm

2. 可切断长度 30 到 300 mm

3. 倒角角度: 60~135 ˚ 可调 (根据砂轮角度)

4. 应用于切断碳化钨钢圆棒以及倒角

5. 触控人机屏幕以及简易的用户接口可以增加生产效率并节省人力

6. 自动计算功能还有入料筛选以及砂轮磨耗补偿功能

7. 更换砂轮时机器可自动断电保护使用者安全

8. 机器配有照明灯并预留连接油雾抽风机的孔

9. 操作时工件主轴与砂轮主轴同动

10. 切断长度公差 :+-0.05mm

标准配备：

1. 切断砂轮(1 PC): 310 mm ODX 2TX 5X XIH31.75 mm

2. 倒角砂轮(2pc) : 240 mmDX10TX45˚X31.75 IH D200

3. 出料夹爪: Ø 2.6~8X1 ; Ø6~12x1;Ø12~17X1;Ø17~21.5X1;Ø21.5~25X1

4. 切断砂轮马达: 2HP 4P 220/380V

5. 工件主轴 B&C 伺服马达750W(SGMJV-08AAA61)驱动器(SGDV-2R8A01B)

6. X, Y, A, Z 轴伺服马达400W (SGMJV-04AAA61) 驱动器( SGDV-2R8A01B)

7. 运动控制器 : MICRO(UTC-600V)

8. Festo 空压组件(阀岛 VTUG-14-MSDR-S8-B1T-25V20-Q10L-UL-G18S- 2E8M+MA2 ) X 2

9. HIWIN 单轴机器人 A Axis ( KK10020C-680EA1-F0 )

进料模块 X. Y Axis (QEH25CA2R400Z0H )

滚珠螺杆 Z Axis ( R14-4C1-FSB-115-165-0.05 ) x 1 组合

线性模块 Z Axis ( HGL-15CA1R140ZAH (E=10/10)

10. 5C Collet : OD 12 mm x 2 ; OD 6 mm x 2

11. 报价不包含油雾抽风机以及冷却水箱

*机器总长2440mm 总宽 1400 mm 总高 1920 mm重量约 2055kg
